電纜橋架安裝要求：
①槽式大跨距電纜橋架由室外進入建筑物內時橋架向外的坡度不得小于1/100。
②電纜橋架與用電設備交越時其間的凈距不小于0.5m。
③兩組電纜橋架在同一高度平行敷設時其間凈距不小于0.6m。
④在平行圖上繪出橋架的路由要注明橋架起點、終點、拐彎點、分支點及升降點的坐標或定位尺寸、標高如能繪制橋架敷設軸側圖則對材料統計將更準確。
　直線段：注明全長、橋架層數、標高、型號及規格。拐彎點和分支點:注明所用轉彎接板的型號及規格。升降段：注明標高變化也可用局部大樣圖或剖面圖表示。
⑤橋架支撐點 如立柱、托臂或非標準支、構架的間距、安裝方式、型號規格、標高可同意在平面上列表說明也可分段標出用不同的剖面圖、單線圖或大樣圖表示。
⑥電纜引下點位置及引下方式一般而言大批電纜引下可用垂直彎接板和垂直引上架少量電纜引下可用導板或引管注明引下方式即可。
⑦電纜橋架宜高出地面2.2米以上橋架頂部距頂棚或其它障礙物不應小于0.3米橋架寬度不宜小于0.1米橋架內橫斷面的填充率不應超過50%。
⑧電纜橋架內纜線垂直敷設時在纜線的上端和每間隔1.5米處應固定在橋架的支架上水平敷設時，在纜線的頭、尾、轉彎及每間隔3~5米處進行固定。
⑨在吊頂內設置時槽蓋開啟面應保持80毫米的垂直凈空線槽截面利用率不應超過50%。
⑩布放在線槽的纜線可以不綁扎槽內纜線應順直槽內纜線應順直盡量不交叉纜線不應溢出線槽在纜線進出線槽部位 轉彎處應綁扎固定。垂直線槽布放纜線應每間隔1.5米固定在纜線支架上。
?在水平、垂直橋架和垂直線槽中敷設線時應對纜線進行綁扎。4對線電纜以24根為束25對或以上主干線電纜、光纜及其它信號電纜應根據纜線的類型、纜徑、纜線芯數分束綁扎。綁扎間距不宜大于1.5米扣間距應均勻松緊適度。
?橋架水平敷設時支撐間距一般為1.5-3m垂直敷設時固定在建筑物構體上的間距宜小于2m。

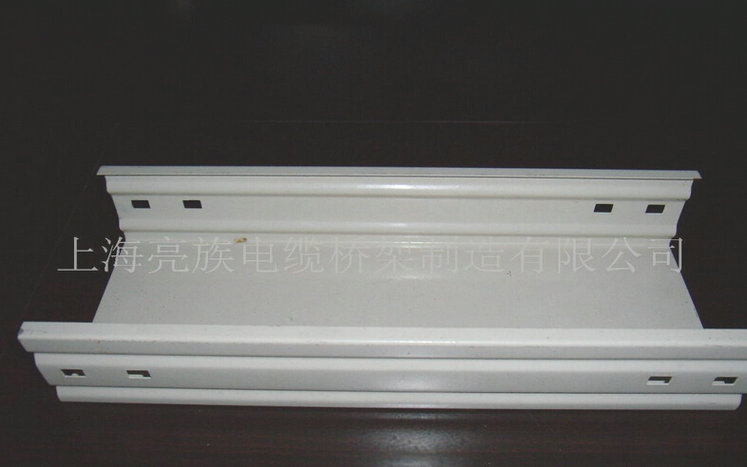

電纜橋架安裝實圖：
